防雷装置接地电阻的测量是防雷检测中的重要项目。科学的测量方法能够准确地测得接地电阻值，并准确地判断接地装置存在的问题。今天，联亚检测为您分享接地电阻的测量方法。

方法一，电流表-电压表法

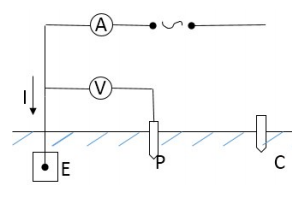

欧姆定律是测量接地电阻的基本原理，按RE=UV/IA进行相关计算 ，采用交流电源给测量电路供电。

通常在测量过程中，常选用圆柱形金属导体作为辅助电极C（一般为多根，长度不低于 2.5m，直径为 50mm），选用圆柱形金属导体作为辅助接地极（电压极）P（一般选取长不低于 1m，直径约 25mm）。两个辅助接地极与接地电阻要放置在一条直线上，且辅助接地极 P、C之间的距离为辅助接地极C与接地电阻E之间距离的一半（其中 E和P之间距离应不低于 20m）。需要将误差降到最小，依据误差原理，可以将辅助接地极 C 进行左右移动，并多次测量，将更大和最小值剔除掉，求得的平均值可以作为最终测量结果。 0.618 布极法通常应用于大型的圆形或矩形接地网，D为圆形接地网直径或矩形接地网的对角线长，辅助接地极 P 距被测接地网距离为 0.618×2D≈1.24D 处。

方法二，三极法和四极法

三极法的三极是指电流极 C、电压极 P和被测接地装置G，也被称为三线法，C距G的边缘距离是 DGC=（4-5）D，而 P 距 G 的边缘距离是 DGP=（0.5-0.6）DGC，其中D为被测接地装置的更大对角线长度，P为实际的零电位区。为了保证精准地找到实际零电位区，可以将P沿D与被D之间的连线方向移动，共移动三次，而每次移动的间隔距离为DGC 的5%，然后再测量电压极P与接地装置G之间的电压即可。若电压表的指示相对误差在三次测量中都是在5%以内，则可以将靠近中间的位置设定为测量用电压极的位置。那么将电流表和电压表指示的数值代入到公式 RG=UG/I（其中，UG 为满偏电压，I 为电流，RG 则为电阻值）中，就可以求得被测接地装置的工频接地电阻值。

四极法与三极法的方法基本上是一样的，也被称为四线法。但是运用四极法来进行测量时，当测量仪在接入接地装置的两极时，必须采用两个单独的线来直接连接到被测的地上。因为这样做可以有效地消除测量电缆电阻对测量结果的干扰，故而是目前测量接地电阻的所有方法中测量结果最为准确的一种方法。

方法三， 非接触测量法

采用钳形接地电阻测量仪进行测量是当前最主要的非接触测量法，它是依据欧姆定律与电磁感应原理来测量闭合回路的电阻。而采用该方法进行测量时，一般要采用辅助电极来配合测量，可以使辅助电极与接地电阻之间形成闭合回路。

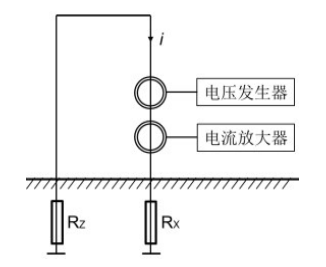

上图为钳形接地电阻测量原理示意图，其中 RX 为被测接地电阻，RZ 为辅助接地极电阻，钳形接地电阻测量仪则是利用电磁感应原理来测出钳口上面的电流值和电压值，然后根据欧姆定律计算出接地回路的总电阻值。当 RZ 远小于 RX 时，则可以近似地认为计算出的回路总电阻就是被测接地电阻。
